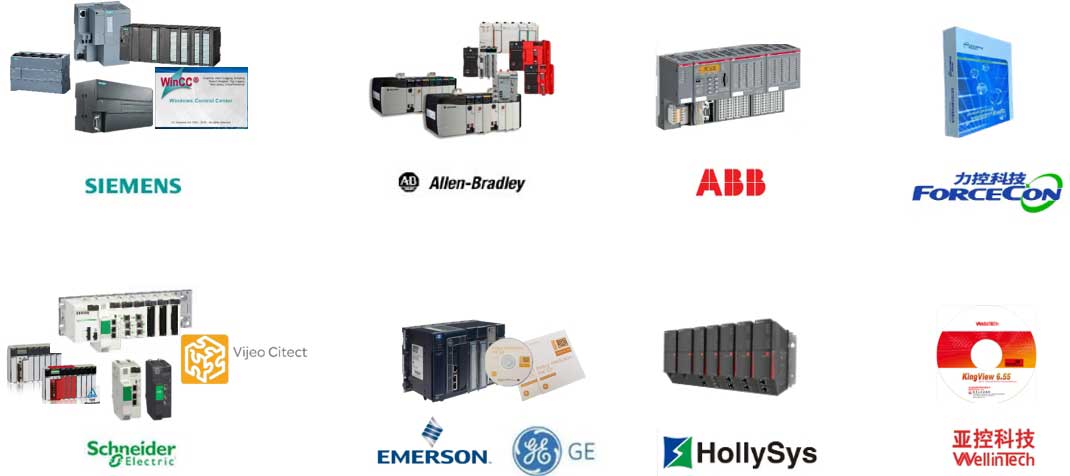

控制系统的概念有PLC控制系统、SCADA系统、DCS分布式控制系统、DDC控制系统、FMCS厂务管理控制系统、管控平台等,他们主要由人机界面、工业软件、工业网络、可编程控制器(下位机)、传感器、执行器等组成,人机界面(上位机)有触摸屏、 计算机、手机等可视终端组成。工业软件有监控软件、组态软件、接口软件、数据分析软件等组成。工业网 络有PROFIBUS PROFINET CC-LINK GENIUS CONTROLNET DEVICENET M现场总线、工业以太网ETHERNET、 RS485 RS422 RS232、WIFI ZIGBEE LORA NB-IOT等。可编程控制器有PLC、PAC、DCS中控制器,DCS是集 人机、软件、网络及控制器一体的统称,DCS有一套自己的规则和标准,比如冗余特性、模块布局、软件架 构、编程调试模式。传感器主要有温度、压力、流量、液位、水质分析参数等。执行器主要有水泵、阀门、 风机、同步电机、伺服电机等。系统中会根据要求增加辅助设备比如信号隔离器、信号转换模块、二次仪表、 通讯协议网关及转换等等。

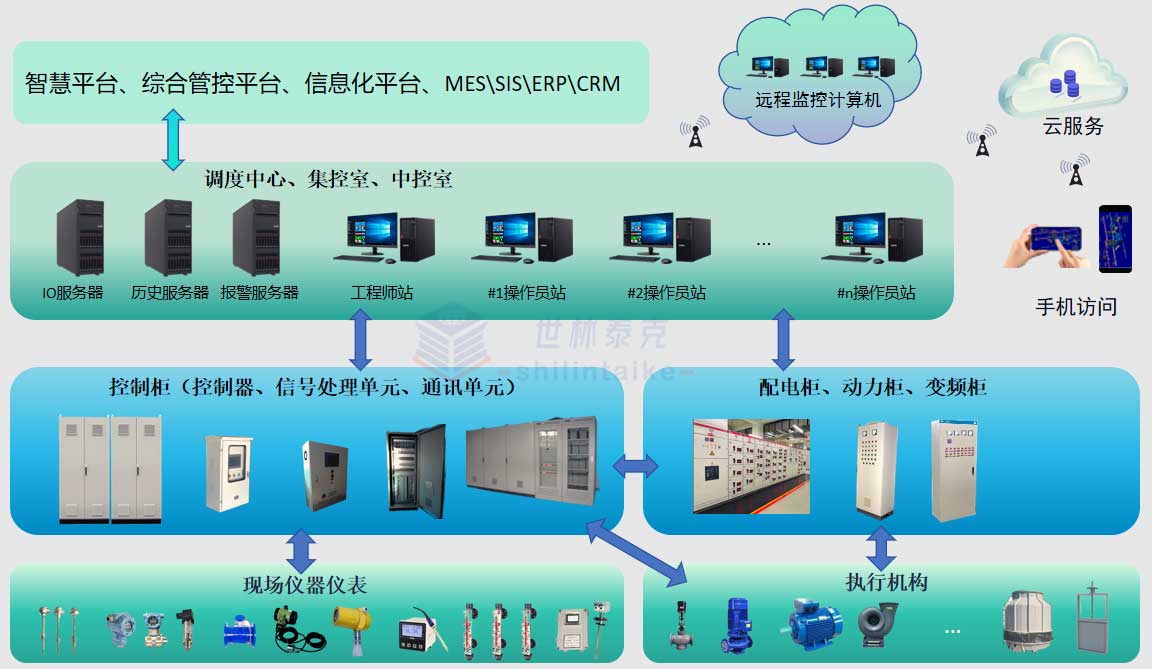

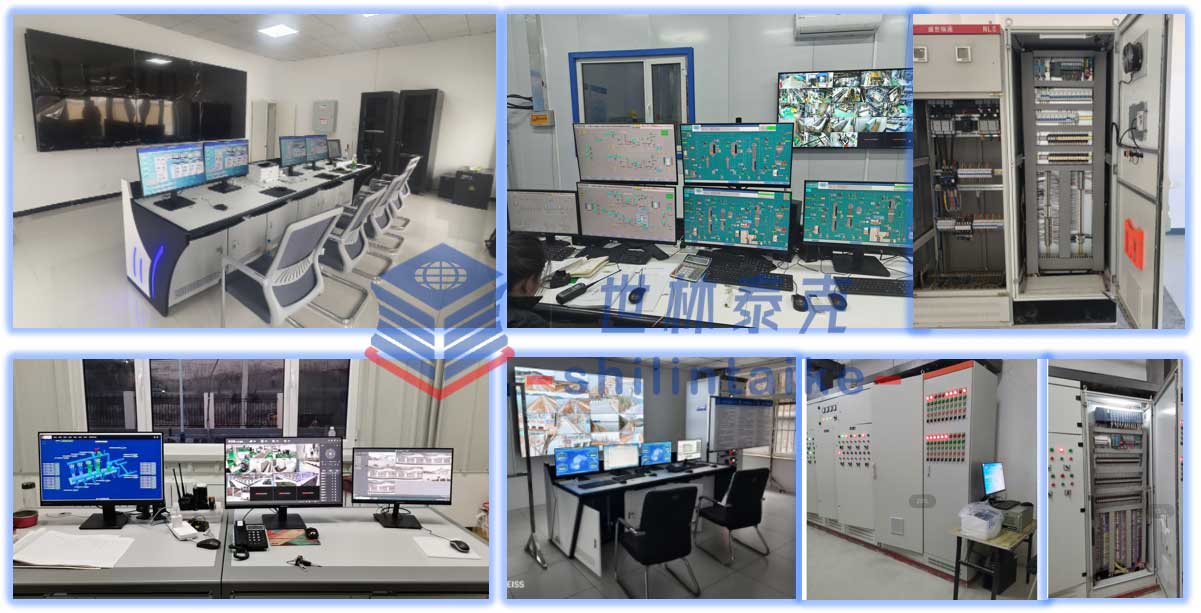

较大型的控制系统是拥有比较全面的控制系统拓扑结构,一般会设计一个或多个冗余控制主站,多个控制子站或远程IO子站,如 DCS控制系统、冗余PLC控制系统、、多个主从PLC控制柜、冗余控制柜+IO控制柜,设计有控制室、中控室或值班室,控制室 设计有操作员站、工程师站、IO服务器、报警服务器、历史服务器以及远程客户端等一种或多种组成。
较大型控制系统特点:
